特點：1.單一的膠閥為復動式雙氣缸回吸閥門，兩種膠水完全獨立分開輸送。 2.多重密封件產生真空回吸效果，防止膠水拉絲滴漏。 3.混合器采用國標通用材料，耗材經濟便宜，更換方便快捷。
產品參數
-
1. 灌膠精度：±2%
-
2. 混合比例：指定混合比
-
3. 出膠速度：1g/sec～20g/sec
-
4. 計量方式：步進電機+齒輪泵
-
5. 混合方式：靜態混合
-
6. 信號對接：外部膠機三芯接口/通斷信號
-
7. 地輪地腳：萬象輪+支撐腳杯
-
8. 工作環境：濕度20-90%溫度0-40℃
-
9. 電源功率：AC220V 50HZ / 0.2KW
-
10. 工作氣源：0.5Mpa — 0.7Mpa
-
11. 設備尺寸：L500mm x W600mm x H1000mm
-
12. 設備重量：約120KG
-
1.基本功能：
-

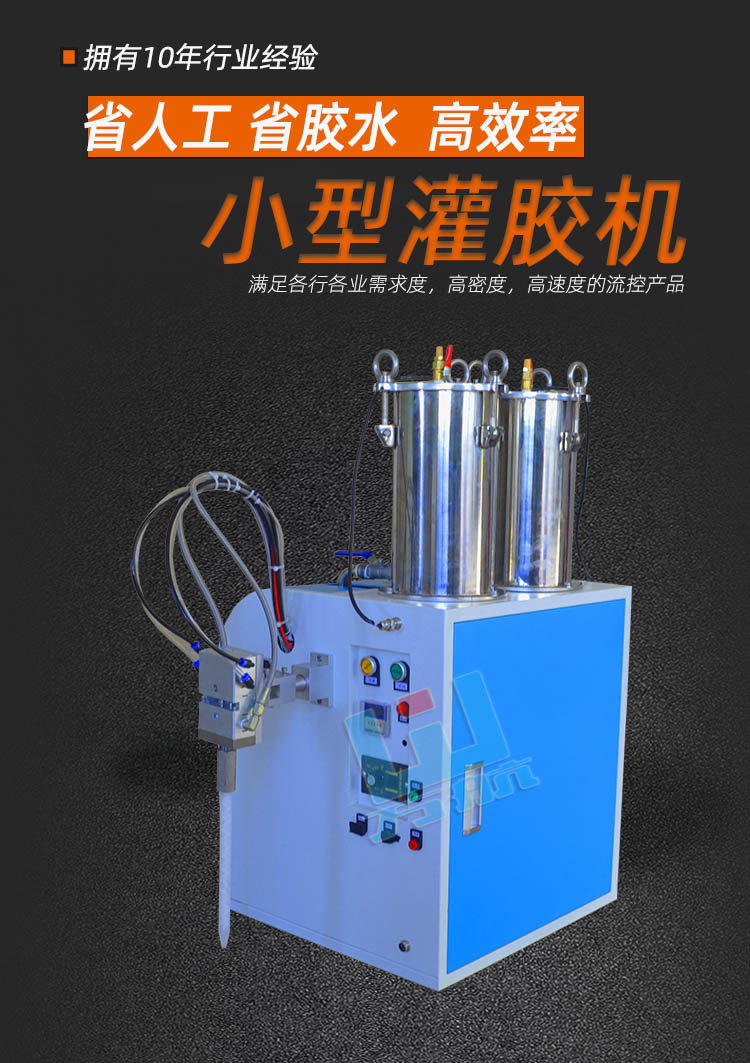

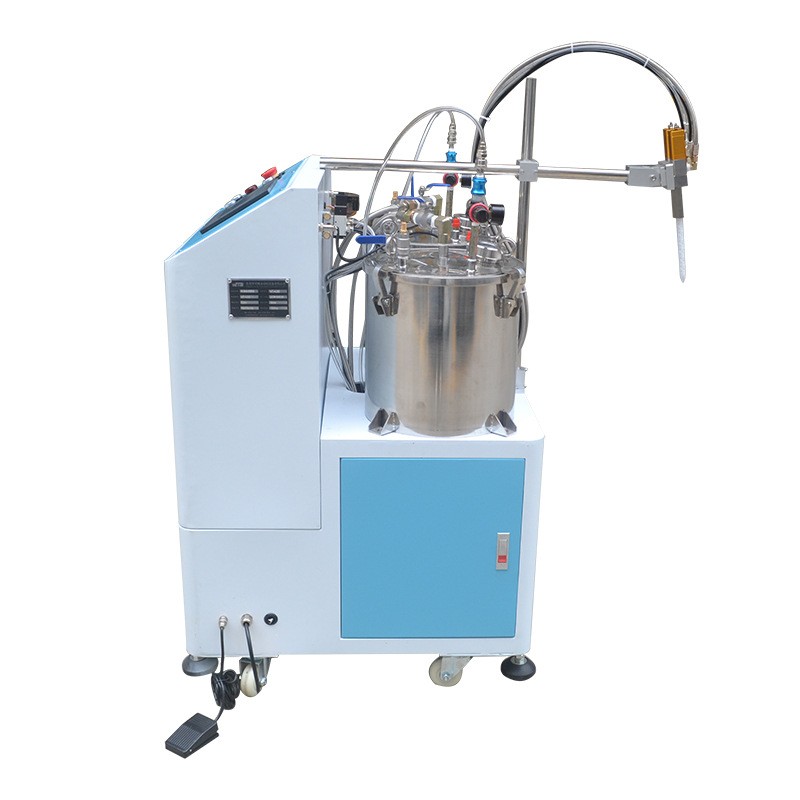

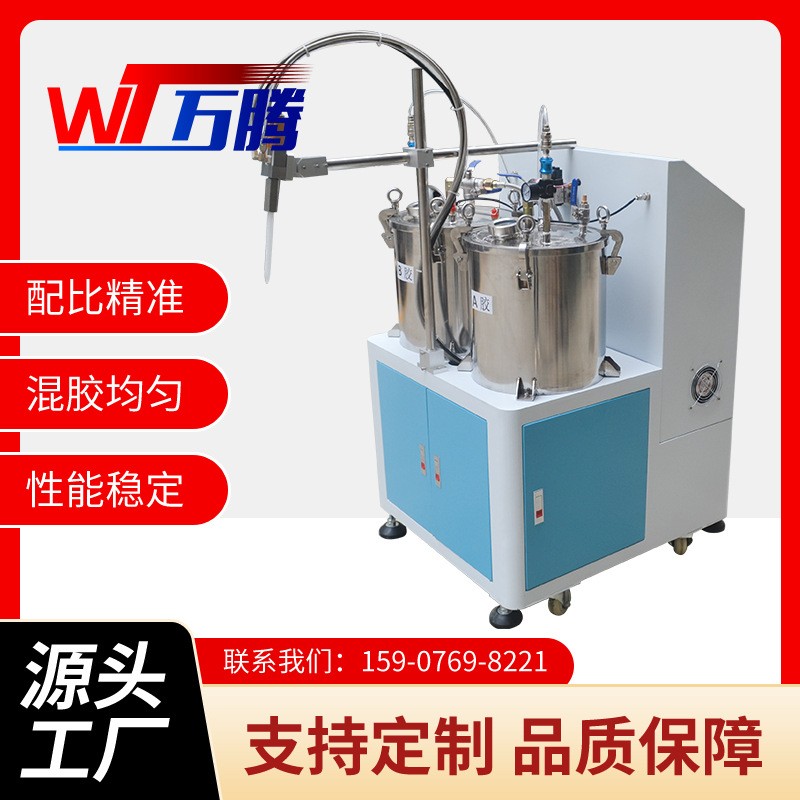

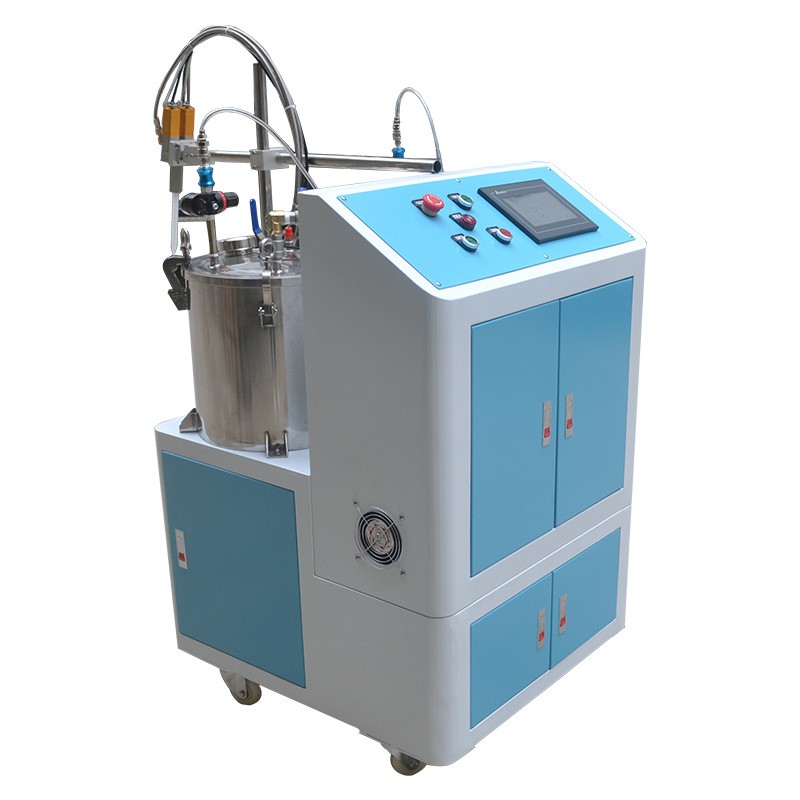

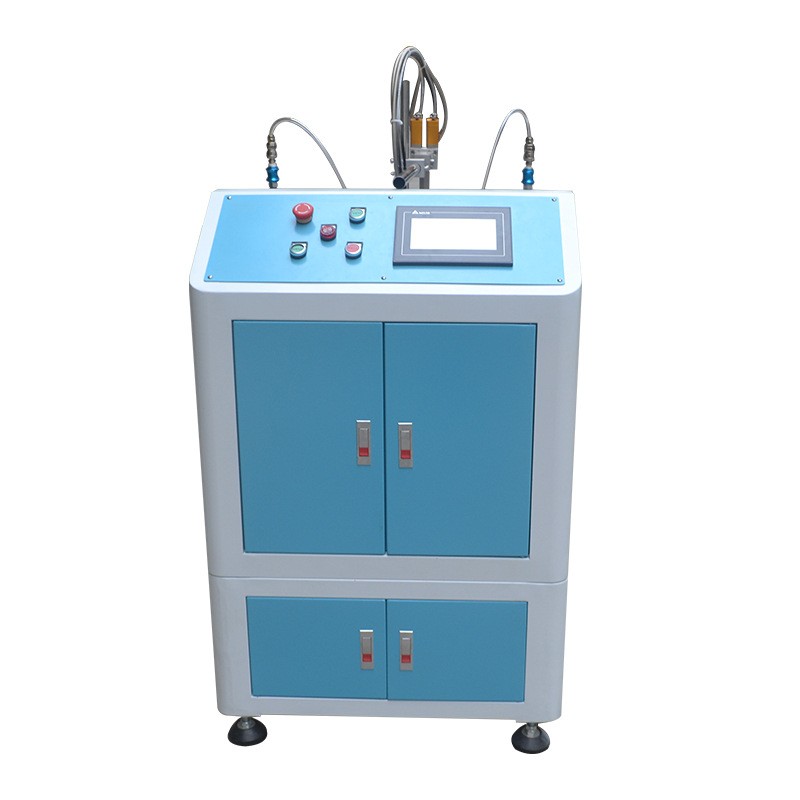

小型灌膠機的作用主要是將AB兩組膠水按照設定好的比例和出膠量，自動配比好后自動混合均勻，再通過人工手持灌膠頭灌到產品里面。
1)按需配比-精確混合 雙組份AB膠按比例精確計量攪拌混合，灌膠多少則瞬間混合多少，最大限度節省膠水。
2)持續供料-AB膠獨立供膠 實現膠水持續自動供膠，配備兩個5L不銹鋼儲料桶，兩組計量泵，AB膠分別獨立儲放和供膠。
-

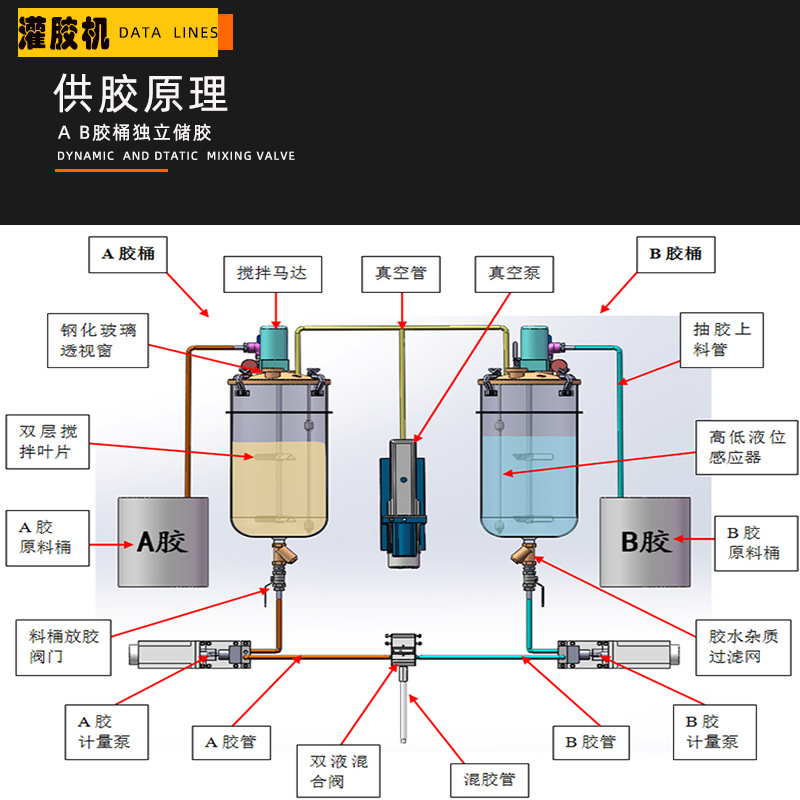

該設備包括高精度連續供料計量泵、混膠裝置、儲膠容器。
-
1、齒輪泵：
-
齒輪泵是回轉嚙合容積式原理的泵體，由獨立的電機驅動，有效地阻斷上游的壓力脈動及流量波動，壓力穩定。依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，將膠水?dāng)D入輸膠管中。該泵體零件少，結構緊湊，體積小，維修簡單，便于裝拆。
-
2、混合裝置：
-
雙液膠閥是由兩把單一的膠閥組合而成，由A，B膠管分別將膠水輸送到膠閥，然后將膠水同時定量擠出到混合管完成最后的膠水混合，實現邊混合邊擠出的工作模式。 靜態混合是當兩個組份的膠經過靜態混合管過程中，被逐漸分層，不斷改變運動方向，周而復始直至實現均勻混合。 動態混合是當兩個組份的膠經過動態混合管，通過高速馬達帶動混合芯快速的旋轉，從而使膠水充分?jǐn)嚢瑁炷z均勻充分。 1.單一的膠閥為復動式雙氣缸回吸閥門，兩種膠水完全獨立分開輸送。 2.多重密封件產生真空回吸效果，防止膠水拉絲滴漏。 3.混合器采用國標通用材料，耗材經濟便宜，更換方便快捷。
